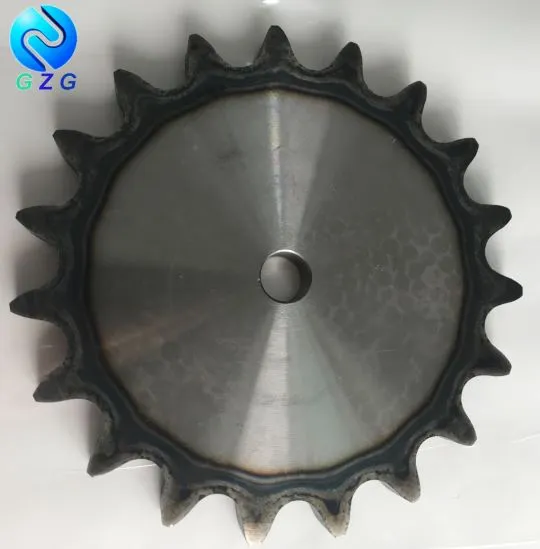

The obvious difference between type A and type B sprocket is that, you can find a hub on type B, but no hub on type A. ANSI sprocket works with A series roller chain, no matter it's A or B type. Please find dimensions of plate wheel sprocket 40-80(08A-16A) here.

1. АНСИ плочасти ланчаник 40(08А-1-2)

z	де	дп	СИМПЛЕКС		ДУПЛЕКС		АНСИ 40
z	де	дп	D1	Кг	D2	Кг	08A-1-2
8	39.3	33.18	8	0.04	10	0.07	Sprocket	мм
9	43.2	37.13	8	0.04	10	0.1	Полупречник зупца р3	13.5
10	47.2	41.10	8	0.06	10	0.13	Ширина радијуса Ц	1.6
11	51.2	45.07	8	0.07	12	0.17	Ширина зуба Б1	7.2
12	55.2	49.07	8	0.08	12	0.21	Ширина зуба б1	7
13	59.2	53.06	10	0.1	12	0.25	Ширина зуба Б2	21.1
14	63.2	57.07	10	0.12	12	0.3	Ланац	мм
15	67.2	61.09	10	0.14	12	0.36	Висина тона	12.7
16	71.2	65.10	10	0.16	16	0.41	Унутрашња ширина	7.95
17	75.2	69.11	10	0.18	16	0.47	Roller Φ	7.95
18	79.2	73.14	10	0.20	16	0.54
19	83.3	77.16	10	0.23	16	0.61
20	87.3	81.19	10	0.27	16	0.68
21	91.3	85.22	12	0.28	16	0.75
22	95.4	89.24	12	0.31	16	0.83
23	99.4	93.27	12	0.35	16	0.92
24	103.4	97.29	12	0.38	16	1.01
25	107.4	101.36	12	0.41	16	1.1
26	111.5	105.36	16	0.43	16	1.2
27	115.5	109.4	16	0.46	16	1.31
28	119.5	113.42	16	0.48	16	1.42
29	123.6	117.46	16	0.53	16	1.53
30	127.6	121.50	16	0.58	16	1.65
31	131.6	125.54	16	0.63	20	1.77
32	135.7	129.56	16	0.68	20	1.9
33	139.7	133.6	16	0.73	20	2.02
34	143.8	137.64	16	0.78	20	2.16
35	147.8	141.68	16	0.83	20	2.3
36	151.8	145.72	16	0.88	20	2.42
37	155.9	149.76	16	0.93	20	2.56
38	159.9	153.80	16	0.98	20	2.71
39	163.9	157.83	16	1.03	20	2.87
40	168.0	161.87	16	1.09	20	3.03
41	172.5	165.91	20	1.14	20	3.2
42	176.6	169.95	20	1.19	20	3.36
43	180.6	173.99	20	1.25	20	3.53
44	184.6	178.03	20	1.32	20	3.71
45	188.7	182.07	20	1.38	20	3.89
46	192.7	186.10	20	1.44	20	4.07
47	196.8	190.14	20	1.51	20	4.52
48	200.8	194.18	20	1.58	20	4.66
49	204.8	198.22	20	1.65	20	4.78
50	208.9	202.26	20	1.73	20	4.88
51	212.9	206.3	20	1.8	20	5.03
52	217.0	210.34	20	1.87	20	5.24
53	221	214.37	20	1.94	20	5.46
54	225.0	218.43	20	2.02	20	5.68
55	229.1	222.46	20	2.1	20	5.9
56	233.1	226.50	20	2.17	20	6.13
57	237.2	230.54	20	2.25	20	6.36
58	241.2	234.62	20	2.36	20	6.59
59	245.2	238.62	20	2.42	20	6.83
60	249.3	242.66	20	2.50	20	7.08
62	257.4	250.74	25	2.67	25	7.6
64	265.4	258.82	25	2.85	25	8.1
65	269.5	262.86	25	2.94	25	8.36
66	273.5	266.90	25	3.03	25	8.63
68	281.6	274.99	25	3.22	25	9.2
70	289.7	283.07	25	3.42	25	9.75
72	297.8	291.16	25	3.62	25	10.33
75	309.9	303.27	25	3.94	25	11.24
76	313.9	307.33	25	4.05	25	11.55
78	322.0	315.40	25	4.27	25	12.25
80	330.1	323.48	25	4.50	25	12.9
85	350.3	343.69	25	5.62	25	14.55
90	370.5	363.90	25	6.31	25	16.36
95	390.7	384.11	25	7.05	25	18.28
100	410.9	404.31	25	7.82	25	20.3
110	451.4	444.74	25	9.50	25	24.67
114	467.5	460.90	25	10.21	25	26.57
120	491.8	485.16	25	11.32	25	29.46
125	512.0	505.37	25	12.31	25	32

2. АНСИ плочасти ланчаник 50(10А-1-2)

z	де	дп	СИМПЛЕКС		ДУПЛЕКС		АНСИ 50
z	де	дп	D1	Кг	D2	Кг	10A-1-2
8	48.4	41.48	10	0.06	10	0.15	Sprocket	мм
9	53.3	46.42	10	0.09	10	0.21	Полупречник зупца р3	17
10	58.3	51.37	10	0.11	12	0.27	Ширина радијуса Ц	2
11	63.2	56.34	12	0.14	12	0.34	Ширина зуба Б1	8.7
12	68.2	61.34	12	0.17	16	0.42	Ширина зуба б1	8.4
13	73.2	66.32	12	0.20	16	0.51	Ширина зуба Б2	26.5
14	78.2	71.34	12	0.23	16	0.60	Ланац	мм
15	83.2	76.36	12	0.27	16	0.70	Висина тона	15.875
16	88.3	81.37	12	0.31	16	0.82	Унутрашња ширина	9.53
17	93.3	86.39	12	0.36	16	0.94	Roller Φ	10.16
18	98.3	91.42	14	0.41	16	1.06
19	103.3	96.45	14	0.46	16	1.20
20	108.4	101.49	14	0.51	16	1.34
21	113.4	106.52	16	0.57	16	1.48
22	118.4	111.55	16	0.62	20	1.64
23	123.5	116.58	16	0.68	20	1.80
24	128.5	121.62	16	0.75	20	1.98
25	133.6	126.66	16	0.82	20	2.17
26	138.6	131.70	20	0.88	20	2.33
27	143.6	136.75	20	0.95	20	2.53
28	148.7	141.78	20	1.03	20	2.74
29	153.7	146.83	20	1.11	20	2.96
30	158.8	151.87	20	1.19	20	3.18
31	163.8	156.92	20	1.28	20	3.41
32	168.9	161.95	20	1.36	20	3.66
33	173.9	167.00	20	1.45	20	3.90
34	178.9	172.05	20	1.55	20	4.16
35	184.0	177.10	20	1.64	20	4.42
36	189.0	182.15	20	1.73	20	4.70
37	194.1	187.20	20	1.83	20	4.98
38	199.1	192.24	20	1.94	20	5.26
39	204.2	197.29	20	2.05	20	5.56
40	209.2	202.34	20	2.16	20	5.87
41	215.8	207.39	20	2.28	20	6.17
42	220.8	212.44	20	2.39	20	6.46
43	225.9	217.49	20	2.50	20	6.80
44	230.9	222.53	20	2.63	20	7.13
45	236.0	227.58	20	2.75	20	7.47
46	241.0	232.63	20	2.88	20	7.83
47	246.1	237.68	20	3.00	20	8.19
48	251.1	242.73	20	3.14	20	8.55
49	256.2	247.78	20	3.28	20	8.91
50	261.2	252.82	20	3.42	20	6.32
51	266.3	257.87	20	3.56	20	9.72
52	271.3	262.92	20	3.70	20	10.11
53	276.4	267.97	20	3.85	20	10.52
54	281.4	273.03	20	4.00	20	10.94
55	286.5	278.08	20	4.15	20	11.36
56	291.5	283.13	25	4.30	20	11.80
57	296.6	288.18	25	4.46	25	12.24
58	301.6	293.23	25	4.62	25	12.68
59	306.7	298.27	25	4.78	25	13.15
60	311.7	303.32	25	4.95	25	13.61
62	321.8	313.43	25	5.30	25	14.56
64	331.9	323.53	25	5.65	25	15.51
65	337.0	328.58	25	5.83	25	16.05
68	352.1	343.74	25	6.40	25	17.59
70	362.2	353.84	25	6.79	25	18.70
72	372.3	363.95	25	7.19	25	19.81
75	387.5	379.09	25	7.81	25	21.54
76	392.5	374.16	25	8.02	25	22.14
78	402.6	394.25	25	8.46	25	23.37
80	412.7	404.35	25	8.91	25	24.60
85	438.0	429.62	30	10.06	25	28.00
90	463.3	254.88	30	11.30	25	31.25
95	488.5	480.14	30	12.61	25	34.90
100	513.8	505.40	30	13.99	25	38.75
110	564.3	555.92	30	16.97	25	46.73
114	584.5	576.13	30	19.98	25	50.60
120	614.8	606.44	30	22.17	25	56.16
125	640.1	631.71	30	24.08	25	61.00

3. АНСИ плочасти ланчаник 60(12А-1-2)

z	де	дп	СИМПЛЕКС		ДУПЛЕКС		АНСИ 60
z	де	дп	D1	Кг	D2	Кг	12A-1-2
8	58.1	49.78	10				Sprocket	мм
9	64.0	55.70	10				Полупречник зупца р3	20
10	70.0	61.64	10		12		Ширина радијуса Ц	2.4
11	76.0	67.61	12		16		Ширина зуба Б1	11.7
12	81.9	76.60	12		16		Ширина зуба б1	11.3
13	87.9	79.59	14	0.35	16		Ширина зуба Б2	34.1
14	94.0	85.61	14	0.41	16		Ланац	мм
15	100.0	91.63	14	0.48	16		Висина тона	19.05
16	106.0	97.65	14	0.55	20		Унутрашња ширина	12.7
17	112.0	103.67	14	0.63	20		Roller Φ	11.91
18	118.0	109.71	14	0.71	20
19	124.1	115.75	14	0.83	20
20	130.1	121.78	14	0.92	20
21	136.2	127.82	16	0.99	20
22	142.2	133.86	16	1.09	20
23	148.2	139.90	16	1.20	20
24	154.3	145.94	16	1.31	20
25	160.3	152.00	16	1.43	20
26	166.4	158.04	16	1.56	20
27	172.4	164.09	16	1.68	20
28	178.5	170.13	16	1.82	20
29	184.5	176.19	16	1.96	20
30	190.6	182.25	16	2.10	20
31	196.6	188.31	20	2.24	20
32	202.7	194.35	20	2.39	20
33	208.8	200.40	20	2.55	20
34	214.8	206.46	20	2.71	20
35	220.9	212.52	20	2.88	20
36	226.9	218.58	20	3.06	25
37	233.0	224.64	20	3.25	25
38	239.0	230.69	20	3.42	25
39	245.1	236.75	20	3.63	25
40	251.1	242.81	20	3.85	25
41	259.1	248.87	25	4.01	25
42	265.2	254.93	25	4.19	25
43	271.3	260.98	25		25
44	277.3	267.03	25		25
45	283.3	273.10	25		25
46	289.4	279.16	25		25
47	295.5	285.21	25		25
48	301.5	291.27	25		25
49	307.6	297.33	25		25
50	313.6	303.39	25		25
51	319.7	309.45	25		25
52	325.8	315.50	25		25
53	331.8	321.56	25		25
54	337.9	327.64	25		25
55	343.9	333.70	25		25
56	350.0	339.75	25		25
57	356.1	345.81	25		25
58	362.1	351.87	25		25
59	368.2	357.93	25		25
60	374.2	363.99	25		25
62	386.4	376.12	25		30
64	398.5	388.24	25		30
65	404.5	394.29	25		30
66	410.6	400.35	25		30
68	422.7	412.49	25		30
70	434.9	424.60	25		30
72	447.0	436.74	25		30
75	465.2	454.91	25		30
76	471.2	460.99	25		30
78	483.3	473.10	25		30
80	495.5	485.22	25		30
85	525.8	515.55	25		30
90	556.1	545.86	25		30
95	586.4	576.17	25		30
100	616.7	606.47	25		30
110	677.4	667.11	25		30
114	701.6	691.36	25		30
120	738.0	727.74	25		30
125	768.3	758.05	25		30

4. АНСИ плочасти ланчаник 80(16А-1-2)

z	де	дп	СИМПЛЕКС		ДУПЛЕКС		АНСИ 80
z	де	дп	D1	Кг	D2	Кг	16A-1-2
8	77.9	66.37	16		20		Sprocket	мм
9	85.8	74.27	16		20		Полупречник зупца р3	27
10	93.8	82.19	16		20		Ширина радијуса Ц	3.2
11	101.7	90.14	16		20		Ширина зуба Б1	14.7
12	109.7	98.14	16	0.77	20		Ширина зуба б1	14.1
13	117.7	106.12	16	0.91	20		Ширина зуба Б2	43.4
14	125.7	114.15	16	1.01	20		Ланац	мм
15	133.7	122.17	16	1.22	20		Висина тона	25.4
16	141.8	130.20	20	1.43	25		Унутрашња ширина	15.88
17	149.8	138.22	20	1.64	25		Roller Φ	15.88
18	157.8	146.28	20	1.85	25
19	165.9	154.33	20	2.08	25
20	173.9	162.38	20	2.12	25
21	182.0	170.43	20	2.45	25
22	190.1	178.48	20	2.84	25
23	198.1	186.53	20	3.13	25
24	206.2	194.59	20	3.42	25
25	214.2	202.66	20	3.73	25
26	222.3	210.72	20	4.05	25
27	230.4	218.79	20	4.38	25
28	238.4	226.85	20	4.73	25
29	246.5	234.92	20	5.09	25
30	254.6	243.00	20	5.46	25
31	262.6	251.08	25	5.83	25
32	270.7	259.13	25	6.21	25
33	278.8	267.21	25	6.63	25
34	286.9	275.28	25	7.06	25
35	294.9	283.36	25	7.49	25
36	303.0	291.44	25	8.01	25
37	311.1	299.51	25	8.45	25
38	319.2	307.59	25	8.88	25
39	327.2	315.67	25		25
40	335.3	323.73	25		25
41	345.6	331.82	25		25
42	353.7	339.90	25		25
43	361.7	347.98	25		25
44	369.8	356.06	25		25
45	377.9	364.12	25		25
46	386.0	372.21	25		25
47	394.1	380.29	25		25
48	402.1	388.36	25		25
49	410.2	396.44	25		25
50	418.3	404.52	25		25
51	426.5	412.60	25		30
52	434.5	420.67	25		30
53	442.5	428.75	25		30
54	450.6	436.85	25		30
55	458.7	444.93	25		30
56	466.8	453.01	25		30
57	474.9	461.07	25		30
58	482.9	469.16	25		30
59	491.0	477.24	25		30
60	499.1	485.32	25		30
62	515.3	501.50	30		30
64	531.4	517.65	30		30
65	539.5	525.73	30		30
66	547.6	533.80	30		30
68	563.8	549.98	30		30
70	579.9	566.14	30		30
72	596.1	582.32	30		30
75	620.3	606.35	30		30
76	628.4	614.65	30		30
78	644.6	630.80	30		30
80	660.7	646.96	30		30
85	701.2	687.04	30		30
90	741.6	727.81	30		30
95	782.0	768.22	30		30
100	822.4	808.63	30		30
110	903.3	889.48	30		30
114	935.6	921.81	30		40
120	984.1	970.33	30		40
125	1024.5	1010.73	30		40
