Ланчаник за пренос снаге АНСИ 50
Зупчаник за пренос снаге АНСИ 50 је тип ланчаника који се обично користи у системима механичког преноса снаге. Дизајниран је да преноси обртни момент и ротацију између осовина помоћу ланца. АНСИ (Америцан Натионал Стандардс Институте) 50 стандард се односи на корак ланца – растојање између средишњих линија суседних ваљака у ланцу. У случају АНСИ 50, корак је 15,875 мм (0,625 инча).
Ланчаник за пренос снаге АНСИ 50 долази у различитим величинама, са различитим бројем зуба и величинама отвора. Број зубаца одређује однос брзина између погонске и гоњене осовине, док величина отвора одређује пречник вратила на који се може монтирати ланчаник. Зупчаник такође може имати уторе за кључеве или завртње за подешавање како би се спречило његово клизање или ротирање на вратилу.
Једна од предности коришћења система ланца и ланчаника за пренос снаге је његова способност да се прилагоди неусклађености и ударним оптерећењима. Ланац се може мало растегнути или стиснути да би компензовао мања неусклађеност између погонске и погонске осовине, док други типови система за пренос снаге као што су каишеви или зупчаници можда неће толерисати таква неусклађеност. Ланац је такође способан да апсорбује ударна оптерећења која могу настати услед наглог убрзања или успоравања система.
Параметри производа
 |
50 | ||||||||||
| БЕЛЕШКА | мм | ||||||||||
| Висина тона | 15.875 | ||||||||||
| Ваљак Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Димензије: мм | |||||||||||
| Зуби | ОД | P.C.D | Боре:д | Тип Б Симплекс | Дуплекс типа Б | Материјал | |||||
| Хуб | Тежина кг |
Боре:д | Хуб | Тежина кг |
|||||||
| БД | БЛ | БД | БЛ | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

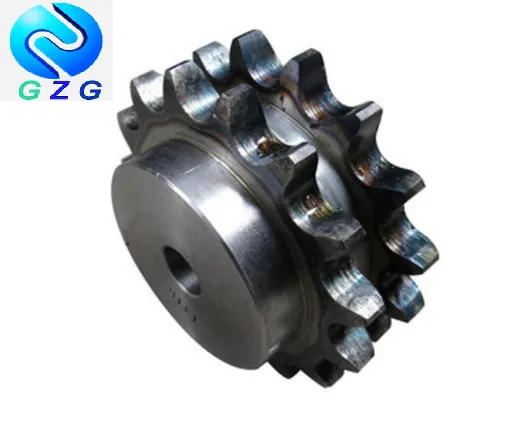

Слика производа
Да би се обезбедио правилан рад и продужио животни век ланчаника за пренос снаге АНСИ 50, важно је одабрати праву величину и тип ланца и ланчаника за примену, као и одржавати одговарајућу напетост и подмазивање. Превелика напетост може проузроковати превремено хабање и оптерећење лежајева, док премала напетост може проузроковати клизање ланца или прескакање зубаца. Правилно подмазивање смањује трење и хабање, а такође помаже у спречавању рђе и корозије.
Наша фабрика
радионица
радионица
радионица
радионица
У закључку, ланчаник за пренос снаге АНСИ 50 је свестрана и поуздана компонента у системима механичког преноса снаге. Његов стандардизовани дизајн и спецификације обезбеђују компатибилност и заменљивост са другим АНСИ 50 ланцима и ланчаницима. Било да се користи у индустријским машинама, пољопривредној опреми или аутомобилским системима, АНСИ 50 ланчаник пружа робусно и флексибилно решење за пренос снаге и кретања. Дакле, ако желите да ваш механички систем функционише ефикасно и ефикасно, изаберите ланчаник за пренос снаге АНСИ 50.
